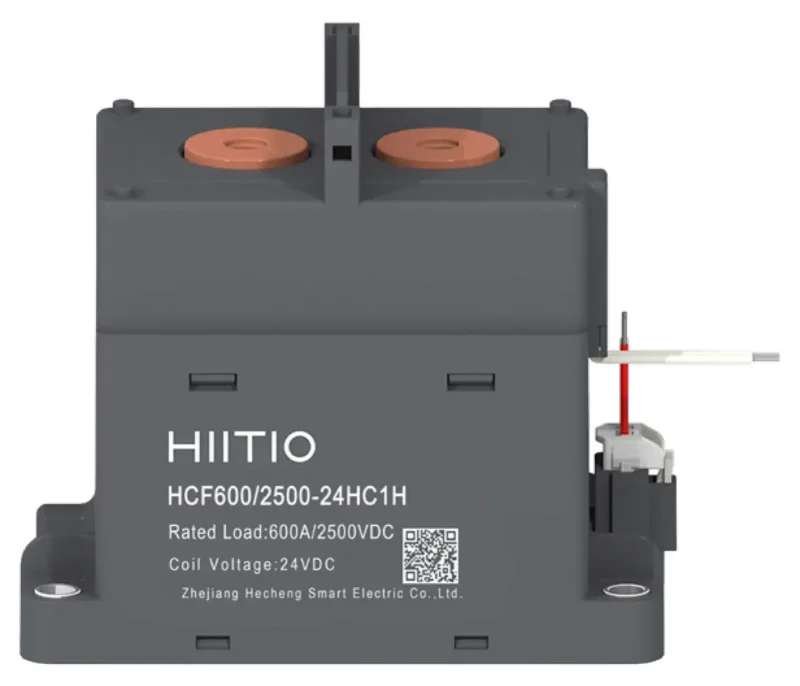

HCF600 2500VDC 规格书 V00 副本
HCF600 2500VDC 规格 V00 2
HCF系列600A高压直流继电器（接触器） (3)
HCF系列600A高压直流继电器（接触器） (2)

600A 2500Vdc 高压直流继电器接触器

  • 最大开关电压：2500VDC
  • 额定电流：600A
  • 主要联系方式：
  • SPST-NO
  • 辅助联系人：
  • 可选
  • 辅助触点类型：
  • SPST-NO
  • 线圈额定电压：12VDC/24VDC/48VDC
  • 工作环境温度：-40°C~+85°C
  • 工作环境湿度：5%~85%RH
  • 认证/标准：
    • REACH
    • RoHS
,
SKU HCF600-2500 类别 标签 , , ,
快速报价
规格
说明​
应用程序
尺寸
下载

描述

主要联系方式
最大开关电压 2500VDC 额定电流 600A
联络安排 SPST-NO 接触电压降 ≤0.12V（600A时）
限制短时电流 700A:10min;1000A:60s;1600A:10s;3000A:1s
电气寿命（阻性负载） 2000VDC型号 2500VDC型号
400A2000VDC 300次，仅断路
600A 2000VDC 200次，仅断路		 400A2500VDC 300次，仅断路
600A 2500VDC 200次，仅断路
最大断路电流（阻性负载） 2000A1000VDC 1ops;1000A1500VDC 1ops
过载断路（阻性负载） 1000A 900VDC 100次操作
短路电流耐受 8000A（5ms）无烟无火
特性数据
介电强度 主触点与线圈之间（初始） ≥5000VAC(1分钟) 绝缘电阻 主触点与线圈之间（初始） ≥1000MQ(2500VDC)
断开主触头之间（初始） ≥5000VAC(1分钟) 断开主触头之间（初始） ≥1000MQ(2500VDC)
抗冲击 功能 20g半正弦波11ms 抗振性 功能 5.79g(10~2000Hz，随机)
有害 50g 半正弦波 6ms
操作时间 最大：50毫秒 机械寿命 2*10⁵ 次（操作）
推出日期 最大：30毫秒 重量 大约1300g
线圈数据
额定电压 12VDC 24VDC 48VDC
吸合电压 ≤9VDC ≤18VDC ≤36VDC
压差电压 ≥1,2VDC ≥2,4VDC ≥4.8VDC
额定工作功率 约 60W（启动）；5.4W（保持） 约 60W（启动）；5.4W（保持） 约 60W（启动）；5.4W（保持）
最大允许电压 16VDC 32VDC 64VDC



主要联系方式
最大开关电压 2500VDC 额定电流 600A
联络安排 SPST-NO 接触电压降 ≤0.12V（600A时）
限制短时电流 700A:10min;1000A:60s;1600A:10s;3000A:1s
电气寿命（阻性负载） 2000VDC型号 2500VDC型号
400A2000VDC 300次（操作），仅断路
600A 2000VDC 200次（操作），仅断路		 400A2500VDC 300次（操作），仅断路
600A 2500VDC 200次（操作），仅断路
最大断路电流（阻性负载） 2000A1000VDC 1次(操作);1000A1500VDC 1次(操作)
过载断路（阻性负载） 1000A 900VDC 100次（操作）
短路电流耐受 8000A（5ms）无烟无火
特性数据
介电强度 主触点与线圈之间（初始） ≥5000VAC(1分钟) 绝缘电阻 主触点与线圈之间（初始） ≥1000MΩ(2500VDC)
断开主触头之间（初始） ≥5000VAC(1分钟) 断开主触头之间（初始） ≥1000MΩ(2500VDC)
抗冲击 功能 20g半正弦波11ms 抗振性 功能 5.79克（10~2000Hz，随机）
有害 50g 半正弦波 6ms
操作时间 最大：50毫秒 机械寿命 2*10⁵ 次（操作）
推出日期 最大：30毫秒 重量 大约1300g
线圈数据
额定电压 12VDC 24VDC 48VDC
吸合电压 ≤9VDC ≤18VDC ≤36VDC
压差电压 ≥1.2VDC ≥2.4VDC ≥4.8VDC
额定工作功率 约60W（启动）；
5.4W（保持）		 约60W（启动）；
5.4W（保持）		 约60W（启动）；
5.4W（保持）
最大允许电压 16VDC 32VDC 64VDC



主要联系方式
最大开关电压 2500VDC 额定电流 600A
联络安排 SPST-NO 接触电压降 ≤0.12V（600A时）
限制短时电流 700A:10min;1000A:60s;1600A:10s;3000A:1s
电气寿命（阻性负载） 2000VDC型号 2500VDC型号
400A 2000VDC 300次（操作），仅断路
600A 2000VDC 200次（操作），仅断路		 400A 2500VDC 300次（操作），仅断路
600A 2500VDC 200次（操作），仅断路
最大断路电流（阻性负载） 2000A 1000VDC 1次（操作）；1000A 1500VDC 1次（操作）
过载断路（阻性负载） 1000A 900VDC 100次（操作）
短路电流耐受 8000A（5ms）无烟无火
特性数据
介电强度 断开主触头之间（初始） ≥5000VAC(1分钟) 绝缘电阻 断开主触头之间（初始） ≥1000MΩ（2500VDC）
主触头与辅助触头之间（初始） ≥5000VAC(1分钟) 主触头与辅助触头之间（初始） ≥1000MΩ（2500VDC）
抗冲击 功能 20g半正弦波11ms 抗振性 功能 5.79克（10~2000Hz，随机）
有害 50g 半正弦波 6ms
操作时间 最大：50毫秒 机械寿命 2*10⁵ 次（操作）
推出日期 最大：30毫秒 重量 大约1300g
线圈数据
额定电压 12VDC 24VDC 48VDC
吸合电压 ≤9VDC ≤18VDC ≤36VDC
压差电压 ≥1.2VDC ≥2.4VDC ≥4.8VDC
额定工作功率 约60W（启动）；
5.4W（保持）		 约60W（启动）；
5.4W（保持）		 约60W（启动）；
5.4W（保持）
最大允许电压 16VDC 32VDC 64VDC
辅助接触数据
辅助联络安排 SPST-NO 辅助触点范围 100mA/8VDC~2A/30VDC
辅助接触电阻 ≤200mΩ（100mA时）



主要联系方式
最大开关电压 2500VDC 额定电流 600A
联络安排 SPST-NO 接触电压降 ≤0.12V（600A时）
限制短时电流 700A:10min;1000A:60s;1600A:10s;3000A:1s
电气寿命（阻性负载） 2000VDC型号 2500VDC型号
400A 2000VDC 300次（操作），仅断路
600A 2000VDC 200次（操作），仅断路		 400A 2500VDC 300次（操作），仅断路
600A 2500VDC 200次（操作），仅断路
最大断路电流（阻性负载） 2000A 1000VDC 1次（操作）；1000A 1500VDC 1次（操作）
过载断路（阻性负载） 1000A 900VDC 100次（操作）
短路电流耐受 8000A（5ms）无烟无火
特性数据
介电强度 断开主触头之间（初始） ≥5000VAC(1分钟) 绝缘电阻 断开主触头之间（初始） ≥1000MΩ（2500VDC）
主触头与辅助触头之间（初始） ≥5000VAC(1分钟) 主触头与辅助触头之间（初始） ≥1000MΩ（2500VDC）
抗冲击 功能 20g半正弦波11ms 抗振性 功能 5.79克（10~2000Hz，随机）
有害 50g 半正弦波 6ms
操作时间 最大：50毫秒 机械寿命 2*10⁵ 次（操作）
推出日期 最大：30毫秒 重量 大约1300g
线圈数据
额定电压 12VDC 24VDC 48VDC
吸合电压 ≤9VDC ≤18VDC ≤36VDC
压差电压 ≥1.2VDC ≥2.4VDC ≥4.8VDC
额定工作功率 约60W（启动）；
5.4W（保持）		 约60W（启动）；
5.4W（保持）		 约60W（启动）；
5.4W（保持）
最大允许电压 16VDC 32VDC 64VDC
辅助接触数据
辅助联络安排 SPST-NO 辅助触点范围 100mA/8VDC~2A/30VDC
辅助接触电阻 ≤200mΩ（100mA时）

应用

  • 电动车
  • 轨道交通
  • 上料系统
  • 储能系统
  • 光伏系统
  • Aviation / 航空
  • 军工

外形尺寸（mm）

HCF600-2500 尺寸-1

HCF600-2500 尺寸-2

HCF600-2500 尺寸-3

HCF600-2500 尺寸-4
