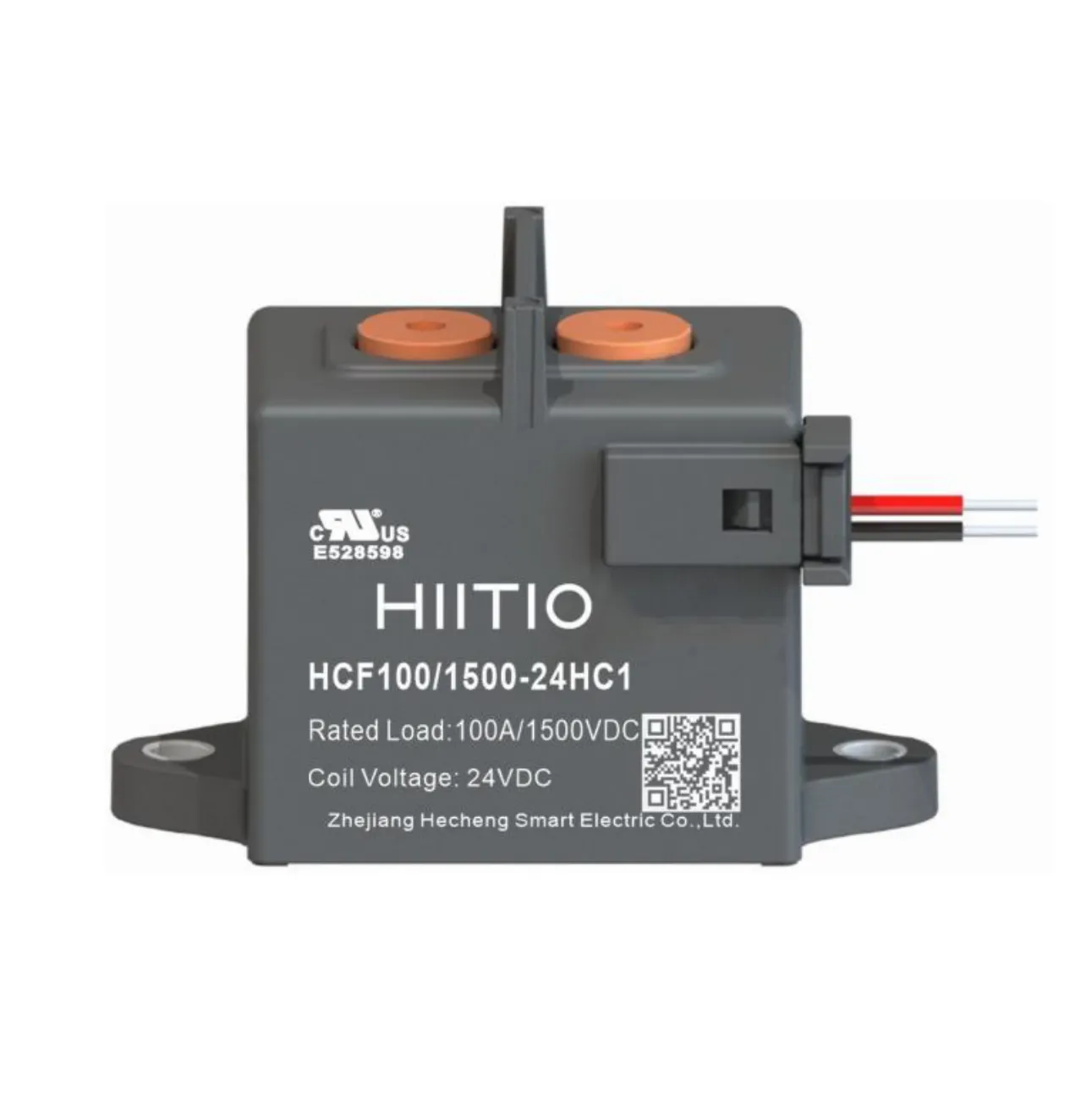

100A 1000Vdc 高压直流继电器接触器

最大开关电压：1500VDC
额定电流：100A
主要联系方式： SPST-NO
辅助触点：无
辅助触点类型：无
线圈额定电压：12VDC/24VDC/48VDC
工作环境温度：-40°C~+85°C
工作环境湿度：5%~85%RH
认证/标准：
- REACH
- RoHS
- UL 60947-4
- CCC/CE/CB/S标志

,

,

,

,

,

,

SKU HCF100 分类高压直流继电器接触器-陶瓷标签 ESS, 电动汽车充电, 电动汽车/混合动力汽车, 光伏/太阳能

额定电流

线圈(直流电压)

负载电压

辅助触点

描述

主要联系方式
最大限度。开关电压		800VDC		额定电流			20A
联络安排		SPST-NO		接触电压降			≤0.3V（20A时）
限制短时电流		40A:30min; 80A:30s; 120A:10s
电气寿命（阻性负载）		450V型号						800V型号
电气寿命（阻性负载）		10A 450VDC 10000次（操作）	20A 450VDC 3000次（操作）			20A450VDC 75000（操作），仅制作		10A 800VDC 75000（操作），仅制作
特性数据
电介质强度	主要之间触点和线圈	试验前≥3000VAC(1分钟) 试验后≥2000VAC(1分钟)		绝缘抵抗力	主要之间触点和线圈		试验前≥1000MQ(500VDC) 试验后≥50MQ(500VDC)
电介质强度	开放主窗口之间联系方式	试验前≥2500VAC（1分钟）试验后≥2000VAC(1分钟)		绝缘抵抗力	开放主窗口之间联系方式		试验前≥1000MQ(500VDC) 试验后≥50MQ（500VDC）
震动抵抗力	功能	20g半正弦波11ms		振动抵抗力	功能		49米/秒2(10~500Hz)
震动抵抗力	有害	50g半正弦波6ms		振动抵抗力	功能		49米/秒2(10~500Hz)
操作时间		最大：30毫秒		机械寿命			2*10⁵（操作）
推出日期		最大：10毫秒		重量			约55g
线圈数据
额定电压		12VDC				24VDC
吸合电压		≤9VDC				≤18VDC
压差电压		≥1VDC				≥2VDC
额定工作功率		约3W				约3W
最大允许电压		16VDC				32VDC

应用

电动车
轨道交通
上料系统
储能系统
光伏系统
Aviation / 航空
军工

尺寸（mm）
